Falciatrici a tamburi

Falciatrici a tamburi posteriori EUROCAT

Per il miglior foraggio

Modelli

Dati Tecnici

	EUROCAT 275 H	EUROCAT 275 H ED	EUROCAT 315 H
Attacco	posteriore con attacco a 3 punti	posteriore con attacco a 3 punti	posteriore con attacco a 3 punti
Categoria attacco	Cat, II/misura 2	Cat, III/misura 2	Cat, III/misura 2
Dispositivo di sicurezza contro urti	Dispositivo di sicurezza meccanico contro urti	Dispositivo di sicurezza meccanico contro urti	Dispositivo di sicurezza idraulico contro urti
Peso	870 kg	1040 kg	930 kg
Larghezza di lavoro	2,7 m	2,7 m	3,05 m
Numero giri/min. alla p.d.f.	1000 giri/min.	1000 giri/min.	1000 giri/min.
Numero tamburi falcianti	4 nr.	4 nr.	4 nr.
Numero lamette	12 nr.	12 nr.	12 nr.
Potenza min. richiesta	70 CV	80 CV	80 CV
Resa superficie	2,7 ha/h	2,7 ha/h	3,2 ha/h

Per via di continui perfezionamenti tecnici le misure e i pesi riportati hanno valore indicativo e variano a seconda del paese.

Dotazione di serie

EUROCAT

Attacco	posteriore con attacco a 3 punti
Tipo di attacco	Attacco a 3 punti con perni inferiori regolabili
Categoria attacco	Cat. II/misura 2 Cat. III/misura 2
Albero cardanico	con frizione a dischi
Profilo albero cardanico	profilo 1 3/8" Z=6
Dispositivo di protezione	Protezione frontale avvolgibile
	Protezioni laterali ribaltabili verso l'alto
Distributori idraulici	1 x SE per il sollevamento idraulico 1 x DE per la girata idraulica dietro il trattore
Allacciamento elettrico	1 x presa elettrica a 7 poli per le tabelle di avviso con impianto elettrico
Inoltre	Libretto d‘uso e manutenzione Catalogo ricambi Lamette di scorta Chiave per cambiamento lamette Dichiarazione CE di conformità

Tecnica - peculiarità

Il tamburo falciante EUROCAT

Le falciatrici a amburi sono note per il loro taglio pulito e senza intasamenti. Il sistema a tamburi della ditta Pöttinger si distingue in particolare per il flusso ottimale del foraggio e per il passaggio alto.

aumento	Materiali della miglior qualità – Solida struttura di alloggiamento in ghisa (1). Lavorazione esatta su centro CNC. Cuscinetti – Cuscinetti a sfere di precisione (2) per i lavori più impegnativi. Ruote dentate e albero di trasmissione – Ruote coniche (3) a lubrificazione continua in bagno d'olio. Tra i tamburi falcianti l'albero di trasmissione esagonale (4) è liscio e rotondo per facilitare così lo smontaggio in caso di necessità.
Regolazione continua dell'altezza di taglio (versione PLUS) – L'altezza di taglio di tutti i tamburi viene regolata centralmente (5) . Si possono scegliere altezze di taglio comprese tra 40 e 65 mm. L'asse di regolazione centrale (6) non ruota. Di conseguenza, i piatti inferiori non girano nemmeno anche quando la falciatrice è sollevata – corsa sempre silenziosa.Il robusto dispositivo di regolazione non richiede nessuna manutenzione. Copertura a lamiere sovrapposte – L'asse centrale di ogni unità rotante è protetto nella zona di regolazione da lamiere di copertura sovrapposte (7). Lubrificazione – L'intera zona di regolazione è sottoposta a una lubrificazione continua (8), che protegge dalla corrosione. Un soffietto di gomma evita che penetrino lo sporco e l'umidità in modo da garantire sempre un funzionamento ottimale.
aumento	Piatti inferiori – I piatti inferiori (9) sono divisi in due parti e avvitati. Sostituzione semplice ed economica in caso di usura. Per falciatrici senza sistema di regolazione centrale dell'altezza di taglio sono fornibili anelli distanziatori (10) per differenti altezze di taglio. Piatti per taglio alto per una protezione perfetta della cotica erbosa – I piatti per taglio alto (11) proteggono la cotica erbosa in particolare nel caso di terreni umidi e irregolari. I piatti realizzati in acciaio a grana fine consentono un'ulteriore aumento dell'altezza di taglio di +20 mm. Quindi sono possibili altezze di taglio fino a 85 mm!

Un passaggio migliore

Per consentire un passaggio migliore sono stati progettati tamburi interni 1 con un diametro più piccolo. In particolare in presenza di quantità elevate di foraggio si riscontra una migliore formazione dell'andana e una più facile trainabilità della falciatrice.

ESEMPLARE

Fissaggio tamburo avvitato sulla barra – facile accesso dall’esterno.

Regolazione dell’altezza centrale su EUROCAT plus

Centralmente dall’alto e contemporaneamente per tutti i quattro tamburi.

Condizionatore extra-dry

“Extra dry” – spargimento largo
Il rotore trasporta il foraggio verso il dispositivo di spargimento. Le singole lamiere suddividono il foraggio sull'intera larghezza di lavoro. Il foraggio viene deposto in modo uniforme e soffice.
“Extra dry” – formaandana
Per formare l'andana, le due lamiere formaandana e le lamelle esterne vengono ruotate verso l'interno. La larghezza dell'andana è determinata dalla posizione delle lamiere.
Trasmissione della forza
La forza viene trasmessa direttamente dal sistema della barra falciante al rotore tramite cinghia trapezoidale.

Il condizionatore

Un ampio rotore garantisce un sufficiente passaggio anche di elevate quantità di foraggio.

Supporto robusto su entrambi i lati.

Condizionamento su tutta la larghezza – ridotto spessore del manto erboso, grado di preparazione sempre ottimale.

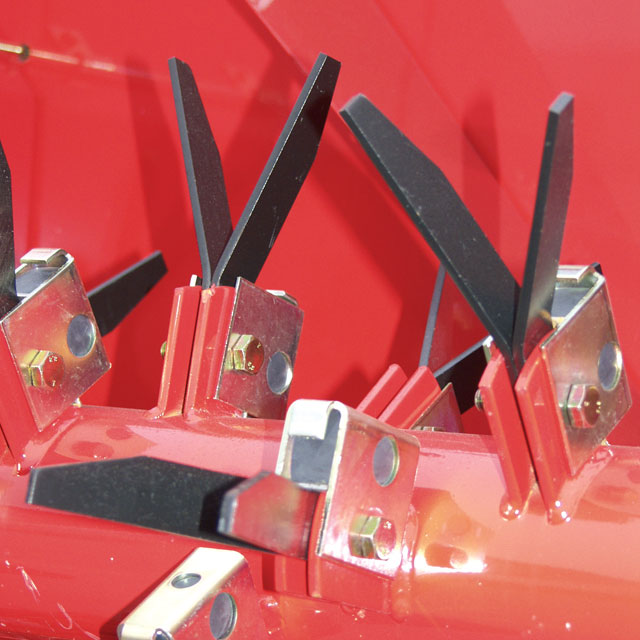

Denti in acciaio a forma di V su tutte le falciatrici Pöttinger.

Disposti a spirale per un continuo flusso del foraggio senza picchi di coppia.

Supporto elastico dei denti metallici negli elementi di gomma.

Gli urti vengono assorbiti ed il foraggio viene trattato in modo delicato.

Smontabile in pochi minuti …
Quando il condizionatore non serve viene semplicemente tolto; ad es. per il taglio del foraggio fresco quotidiano. Aprire i due perni a chiusura rapida, allentare la cinghia di comando del rotore ed asportare. Inserire da entrambi i lati i carrelli ausiliari ed estrarre l’intero condizionatore – operazione molto semplice.

Condizionatori larghi anche con falciatrici a tamburi EUROCAT

IMPORTANTE!

Condizionatore
I denti a V in acciaio temprato assicurano un flusso del foraggio continuo e una lunga durata di vita. I denti sono montati su elementi in gomma, che offrono un supporto elastico. La loro disposizione sul rullo del condizionatore è spiraliforme.

Intensità di condizionamento del condizionatore
Spostando una leva 1 si può regolare l'intensità di lavoro del condizionatore passando da un trattamento molto delicato (leguminose con tante foglie) a un trattamento più intensivo. Spostando il deflettore del condizionatore 2 si determina il grado di trattamento.

Denti in acciaio con smorzatori in gomma. La caratteristica di smorzamento degli elementi in gomma protegge il condizionatore ed il foraggio.

Denti in plastica per minor peso e pertanto possibilità di utilizzare anche trattori più leggeri.

Una sola persona è sufficiente per lo smontaggio Allentare i perni di bloccaggio – togliere la cinghia – estrarre il condizionatore.

Azionamento rotore
Non è necessaria una trasmissione ad angolo addizionale. La trasmissione viene effettuata presa dal cinematismo della barra falciante tramite cinghia trapezoidale direttamente sul rotore.

Sospensione centrale - “taglio oscillante”

Sospensione centrale – Adattamento alle irregolarità del terreno

La sospensione centrale EUROCAT consente di non sollecitare l'unità falciante per l'intera larghezza di lavoro. In confronto alla sospensione laterale tradizionale, la sospensione centrale riduce notevolmente la trazione laterale e la resistenza allo scorrimento. Si riduce così la potenza di trazione - un vantaggio enorme quando si falcia con il condizionatore e si lavora sui pendii!

Sistema efficiente di compensazione a molle

Due grandi molle assicurano una pressione uniforme sul terreno lungo tutta l'unità falciante. Le molle di compensazione consentono inoltre un adattamento rapido al profilo del terreno, producendo un “taglio oscillante”. La pressione di appoggio dell'unità falciante è regolabile in sei posizioni spostando un perno senza bisogno di strumenti; la regolazione varia a seconda della versione con o senza condizionatore.
Agendo sul dispositivo meccanico di arresto la molla si blocca, in questo modo si può agganciare e sganciare la barra falciante senza problemi.

Regolazioni

Terreni duri e secchi: Aumento della pressione di appoggio in modo che la falciatrice non sobbalzi in caso di velocità di marcia elevate.

Terreni morbidi e umidi: Riduzione della pressione di appoggio per un risparmio ottimale del terreno.

IMPORTANTE!

Occorre proteggere la cotica erbosa. Perciò nella pratica lavorativa è importante un adattamento ottimale alle irregolarità del terreno con un pressione uniforme sul terreno. La sospensione centrale della barra falciante in combinazione con una regolazione variabile della pressione di appoggio assicura il mantenimento della cotica erbosa per l'intera larghezza di taglio.

Specificazione

Agganciamento

Telaio portante robusto con attacco al trattore Cat. II o Cat. III
I perni inferiori regolabili assicurano un adattamento ottimale ad ogni dispositivo di sollevamento idraulico posteriore del trattore

Azionamento

L‘albero cardanico aziona la scatola di moto centrale che a sua volta aziona i tamburi falcianti tramite alberi di collegamento e l‘albero esagonale
L‘albero esagonale gira a bagno d‘olio e aziona in modo affidabile i tamburi falcianti
Un dispositivo di sovraccarico integrato nell‘albero cardanico protegge l‘azionamento
Una ruota libera è integrata nell‘azionamento

Compensazione tramite due robuste molle di compensazione

Due robuste molle di compensazione garantiscono una pressione uniforme sul terreno per l‘intera larghezza della barra falciante
La compensazione può essere regolata in 6 posizioni
Ampio spazio di oscillazione: grazie alla sospensione centrale la falciatrice reagisce in modo più rapido alle irregolarità del terreno. La trazione laterale e la resistenza allo scivolamento si riducono drasticamente

Posizioni di trasporto

Ribaltamento idraulico laterale
Girata dietro il trattore (ideale per passaggi stretti e bassi)
Girata dietro e ribaltata idraulicamente (baricentro vicino al trattore

Dispositivo di sicurezza contro urti - Affidabile e sicuro

Meccanico	Idraulico
La forza di scatto richiesta è regolabile tramite un Kit con molle a tazza. Per la circolazione stradale si toglie la sicura muovendo il perno di bloccaggio, dopo di che si può girare la barra falciante dietro il trattore.	Il dispositivo di protezione contro corpi estranei e la girata idraulica dietro il trattore sono integrati in un‘unico sistema. In caso di sovraccarico o di corpi estranei la barra falciante si sposta all‘indietro – azionando il distributore idraulico la barra si mette di nuovo in posizione di lavoro.
